Ferramenta de Diagnóstico de Teclado USB AK15 para Portáteis

Descrição normal e detalhada:

A ferramenta de diagnóstico AK15 é um dispositivo portátil concebido para testar teclados de computadores portáteis através de ligação USB, de forma simples, precisa e eficiente.

Especialmente útil para técnicos, engenheiros de reparação e entusiastas da eletrónica, este testador permite verificar a resposta de cada tecla em tempo real, com indicadores LED que facilitam a visualização de falhas.

Compacto e de fácil utilização, é ideal para oficinas de reparação, ambientes de laboratório ou para quem realiza manutenção ou desenvolvimento de teclados. Construído com materiais duráveis, assegura fiabilidade e longevidade.

Características principais:

• Modelo: AK15

• Ligação: USB

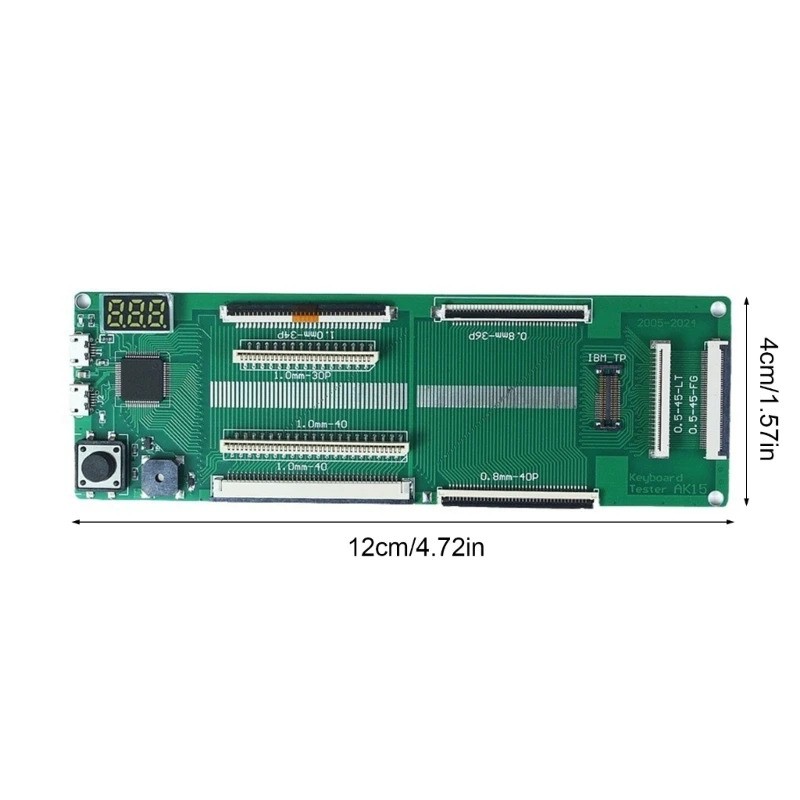

• Tamanho: aproximadamente 12 x 4 cm

• Feedback imediato tecla a tecla

• Alta precisão no diagnóstico

• Indicadores LED integrados

Conteúdo da embalagem:

1 x Testador de teclado portátil USB AK15

Este testador de teclados USB AK15 é altamente versátil, permitindo a ligação de teclados com diferentes tipos de conectores e espaçamentos, o que o torna compatível com a grande maioria dos teclados de portáteis do mercado.

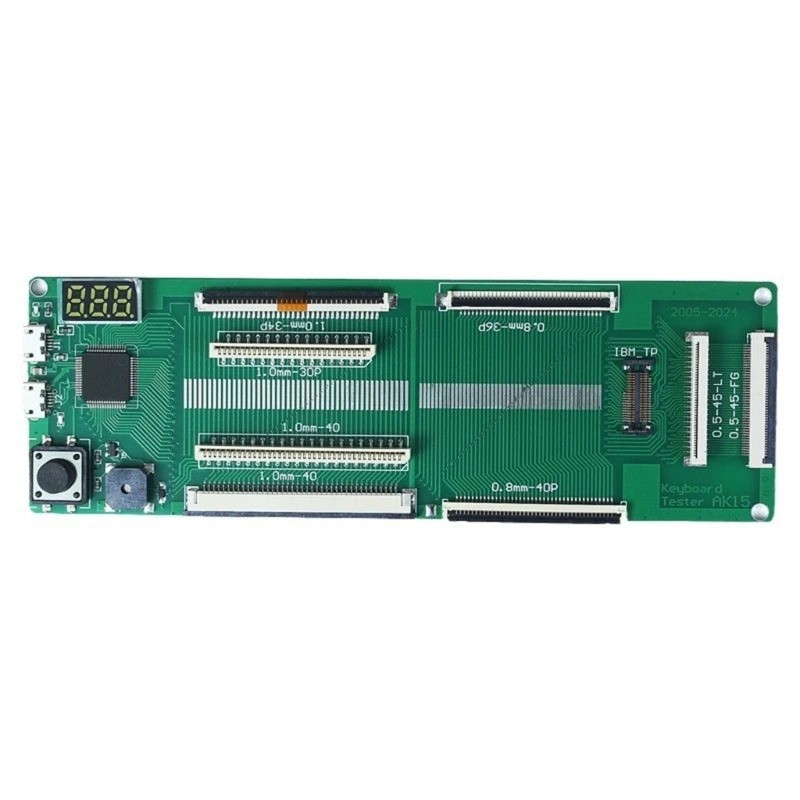

A placa inclui os seguintes tipos de interfaces, devidamente identificadas:

• Conector 0.5 mm standard
  Compatível com teclados de fita fina com espaçamento de 0.5 mm entre pinos.
  Ideal para modelos mais compactos ou específicos de marcas como Sony, Dell, entre outros.

• Conector 0.8 mm standard (incluindo entrada de 36 pinos)
  Suporte para fitas com espaçamento de 0.8 mm, muito comum em teclados modernos.
  Inclui entrada padrão de 36 pinos, frequentemente utilizada em modelos universais.

• Conector 1.0 mm standard (com múltiplas entradas)
  Aceita teclados com espaçamento de 1.0 mm, frequentemente usados em modelos IBM, HP e Lenovo.
  Conta com várias entradas para diferentes tamanhos de fitas dentro do mesmo padrão de espaçamento.

• Interface IBM standard
  Entrada dedicada ao padrão antigo da IBM, presente em muitos portáteis mais antigos ou industriais.

• Botão de alimentação (Power Switch)
  Deve ser pressionado após inserir o teclado e ligar a alimentação via micro USB.

• Interface de alimentação (Power Interface)
  Conector micro USB onde deve ser ligada a fonte de energia. Recomendado ligar no terminal marcado como J1.

• Ecrã digital de contagem (Digital Display)
  Indica em tempo real o número de teclas detectadas pelo sistema.

Informação adicional de utilização:

Uma das grandes vantagens deste testador AK15 é a sua flexibilidade na leitura de fitas de teclado com diferentes números de pinos. Por exemplo, se tiver uma fita de 30 pinos e não existir nenhuma entrada de 30 pinos disponível, poderá utilizar uma entrada com mais pinos, desde que o espaçamento seja o mesmo (8 mm).

Basta encostar a fita totalmente ao lado direito do conector, com as letras voltadas para cima (de frente para quem está a utilizar), e normalmente o teclado será reconhecido sem qualquer problema. Em casos mais raros em que não funcione, pode tentar encostar a fita totalmente ao lado esquerdo e testar novamente.

A alimentação da placa é feita através do cabo micro USB incluído, que deve ser ligado à entrada marcada como J1. A placa possui um botão de ativação, que só deve ser pressionado depois de inserir o teclado. Após pressionar o botão, os LEDs acendem-se e o sistema começa a reconhecer as teclas.

Sempre que uma tecla é premida, ouvirá um pequeno bip que indica a leitura. A mesma tecla pode ser premida novamente para ouvir o som, mas não será contada duas vezes. Desta forma, consegue testar todas as teclas e verificar se alguma ficou por pressionar.

Este método torna possível testar praticamente qualquer teclado USB de portátil de forma fiável e rápida.
